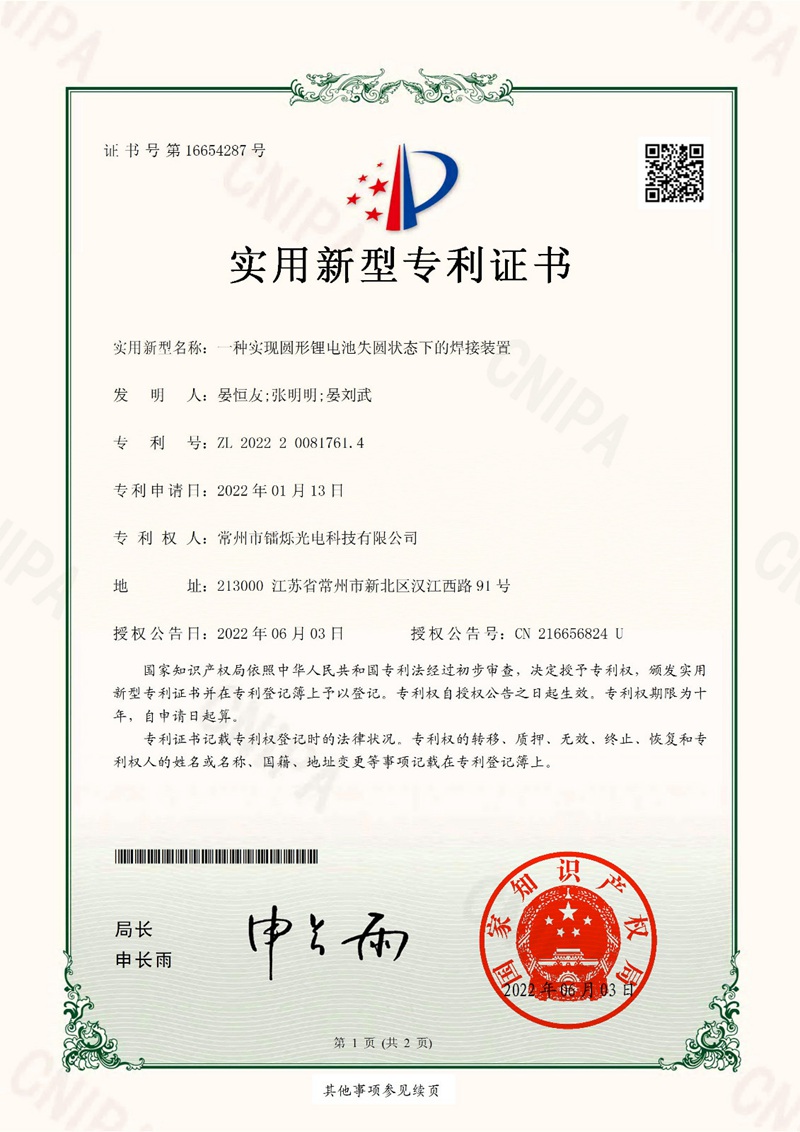

實用新型名稱：一種實現圓形鋰電池失圓狀態下的焊接裝置
發  明  人：晏恒友；張明明；晏劉武
專  利  號：ZL 202220081761.4
專利申請日：2022年01月13日
專利權人：常州市鐳爍光電科技有限公司
地     址：213000江蘇省常州市新北區漢江西路91號
授權公告日：2022年06月03日
授權公告號：CN 216656824 U

摘要：本實用新型涉及一種實現圓形鋰電池失圓狀態下的焊接裝置，包括工作臺，工作臺上轉動設置有夾持固定組件，工作臺的一側設置有機架，機架上設置有固定座，固定座上設置有液壓缸，液壓缸的底端設置有安裝座，安裝座上設置有第一安裝板，第一安裝板的底端滑動設置有第二安裝板，第二安裝板上滑動設置有第三安裝板，第三安裝板上設置有焊槍，焊槍與夾持固定組件位置匹配，焊槍一側設置有激光視覺跟蹤傳感器，激光視覺跟蹤傳感器與焊槍位置配合，本實用新型采用視覺跟蹤傳感器與焊槍配合，對鋰電池焊接圓面的焊縫處進行實時視覺引導，從而實現精準定位，保證了焊接質量和焊接效率，確保滿足失圓面環形處焊縫的焊接精度要求。
