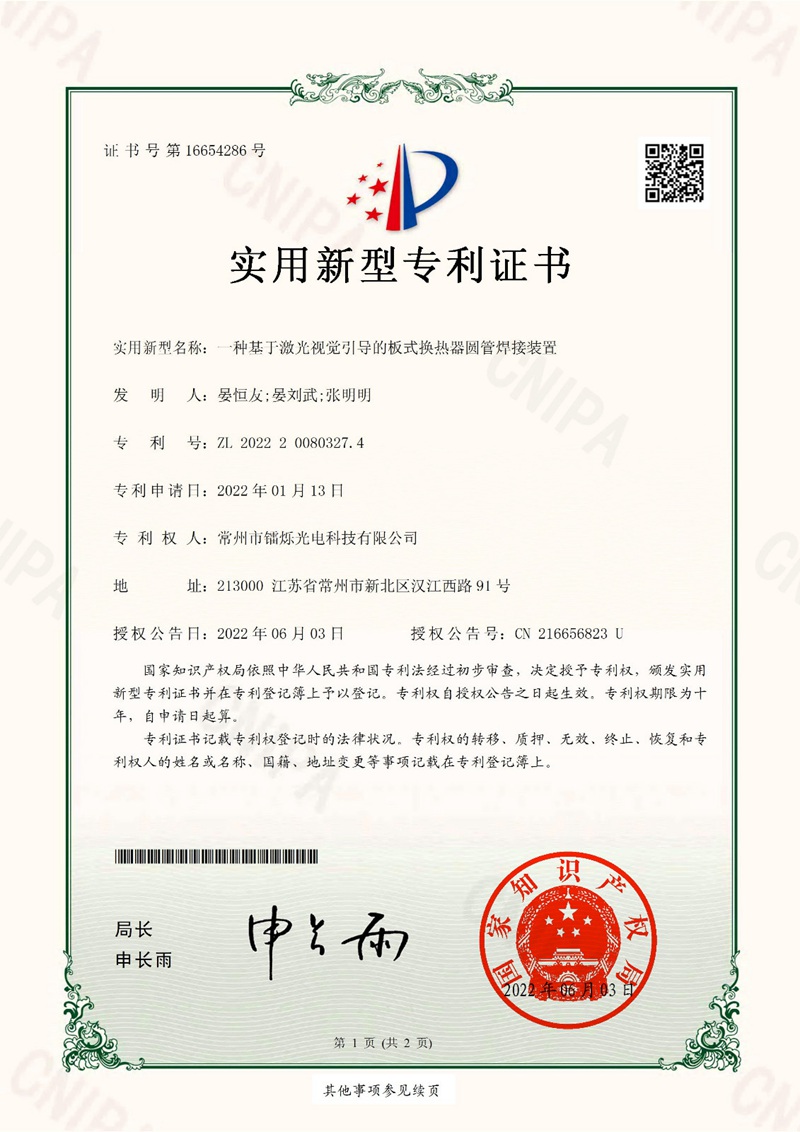

實用新型名稱：一種基于激光視覺引導的板式換熱器圓管焊接裝置
發  明  人：晏恒友；晏劉武；張明明
專 利 號：ZL 202220080327.4
專利申請日：2022年01月13日
專利權人：常州市鐳爍光電科技有限公司
地     址：213000江蘇省常州市新北區漢江西路91號
授權公告日：2022年06月03日
授權公告號：CN 216656823 U

摘要：本實用新型涉及一種基于激光視覺引導的板式換熱器圓管焊接裝置，包括焊接機器人，所述焊接機器人的底部設有安裝座，安裝座的下方設有支撐座，支撐座上設有安裝導軌，所述安裝座設置在安裝導軌上，所述焊接機器人的一側設有翻轉裝置和夾緊裝置，所述翻轉裝置包括支撐架、承接架和安裝板，所述承接架的兩端均設有旋轉軸，且旋轉軸和所述支撐架可轉動地連接，所述安裝板設置有若干個，且均兩端分別和承接架的兩端連接，所述安裝板上設有直管和彎管，本實用新型中通過設置夾緊裝置，可以便于對直管和彎管進行夾緊，防止其在焊接過程中移位，影響焊接精度，通過設置V型槽和夾持塊配合，可以對不同管徑的直管以及彎管進行夾持。
